RTS 카드 세팅기 사용법

RTS 카드 세팅기 사용법

---

준비물

- RTS 카드세팅기

- RTS카드

- 리모콘

- 클립 혹은 드라이버



1. RTS 카드를 세팅기에 장착



2. RTS 카드 초기화

빨간 버튼 3초 이상 누름 -> 위에 램프 점멸됨



3. 원하는 제어 채널 선택

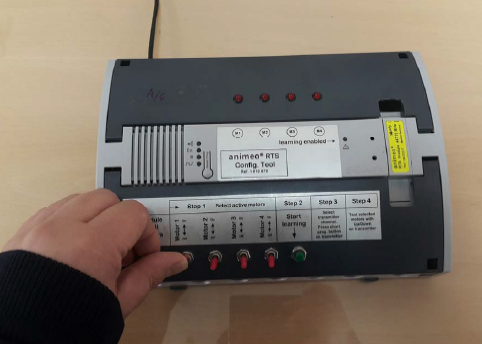

원하는 제어 채널 선택 (해당 모터 출력 레버 올림, 사진은 1번 출력 선택화면)



4. RTS카드 프로그램 모드 진입

초록색 버튼 누름

(learning enabled에 적색램프 켜짐)



5. 리모콘 세팅

해당 리모콘 채널 선택하고 리모콘의 프로그램 버튼 누름

=> 1번부터 4번 램프 차례로 점멸

※ 참고사항 : 진행이 되지 않을시 녹색버튼 한 번 더 누르고 리모콘 프로그램 버튼 누름



6. 리모콘 테스트

리모콘 눌러 해당 출력단자에 램프 불빛 들어오는지 체크



7. 세팅 종료
RTS카드 빼서 현장에 설치된 모코에 삽입함

(주의) 전원을 차단한 상태에서 RTS 카드를 삽입한다.

RTS 카드끼우는 도중 쇼트 불량 발생 방지위해

---
