animeo KNX 4AC 에 적용되는 케이블 규격



연결단자
 종류 케이블 규격
최대거리
220V
 →
* KNX IP
 라인마스터
* KNX 4AC
  모코
 전원
 케이블
- 최소: 3Cx0.75 ㎟
   최대: 3Cx2.5 ㎟


- 3Cx1.0 ㎟ 또는 3Cx1.5 ㎟
  권장


- 피복 종류은 현장 환경
  (실내/실외/화학적 환경)
  에 따라 관련 법규에 맞게
  결정
 해당
 없음
4AC MoCo
 →
  AC 모터
 전원선 * Sonesse 40 PA
  (이중절연, 접지없음)
- 최소: 3Cx0.75 ㎟
- 최대: 3Cx2.5 ㎟


* Sonesse 50 PA
  (접지 있음)
- 최소: 4Cx0.75 ㎟
- 최대: 4Cx2.5 ㎟


- 피복은 현장 환경에 따라
  관련 법규에 맞게 결정
 150 m
컴퓨터
  →
 IP 공유기
 IP
 통신선
- CAT 5e 24 AWG 이상의
    UTP 케이블


* 통신 노이즈 발생이
  우려되는 현장은
  CAT 5e 24 AWG 이상의
  FTP 케이블 사용

 70 m
IP 공유기
 →
 IP 공유기
 70 m
IP 공유기
 →
 IP KNX
 라인마스터
 60 m
IP KNX
라인마스터
 →
 KNX 4AC 모코

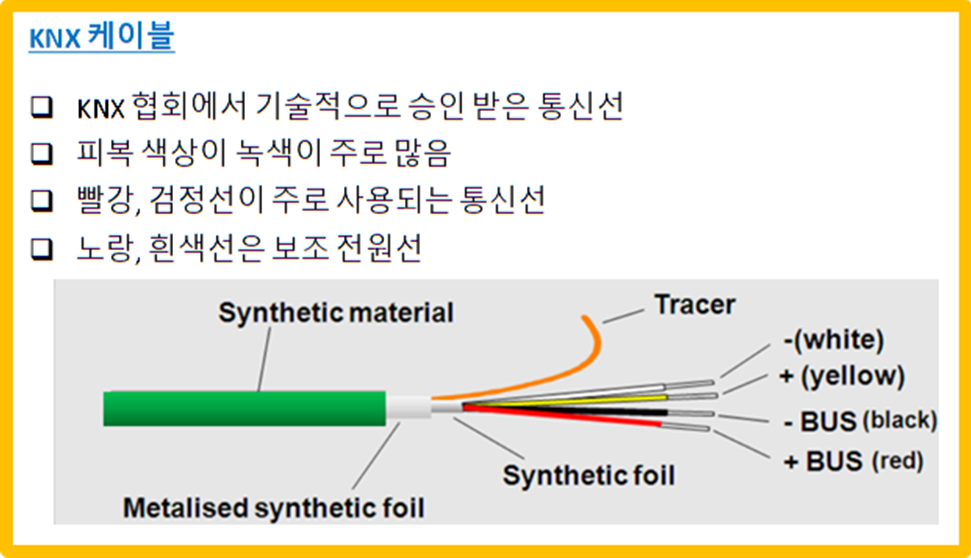

 KNX
 통신선
 4C x 0.5 ㎟ (0.8 ㎜)의
 KNX 규격 인증 받은
 통신선
 350 m
IP KNX
라인마스터
 →
 센서박스
4AC MoCo
 →
 접점
 스위치
 접점
 통신선
 - CAT 5e 22 AWG UTP 권장


 - CAT 5e 24 AWG UTP 허용
 * 24 AWG의 경우 2가닥을
   한 단자에 같이 인입
 50 m
 알람입력  통신선 - 최소: 2Cx0.3 ㎟ /22 AWG
- 최대: 2Cx1.5 ㎟ /16 AWG


* 권장 : 2C x1.0 ㎟ 의
           소방통신선
 150 m
