CSI 전수동 셧터모터 조립
솜피북
2021. 9. 16. 20:25
이렇게 생긴 LT 60 모터용 악세사리 조립
- 모터 브라켓 조립
정사각형 판을 모터 머리에 조립한다.
- 크라운과 휠을 조립
- 샤프트와 고정
샤프트에 고정 홈을 따서 끼운다.
( 사진의 크라운은 알루미늄이지만 플라스틱 재질일 수도 있다 )
홈을 따지 않을 경우는 크라운에 10mm 이하 짧은 나사로 고정한다.
너무 긴 나사로 박아 모터를 뚫으면 모터가 파손된다.
고정을 안하면 리미트가 제대로 기억되지 못한다.

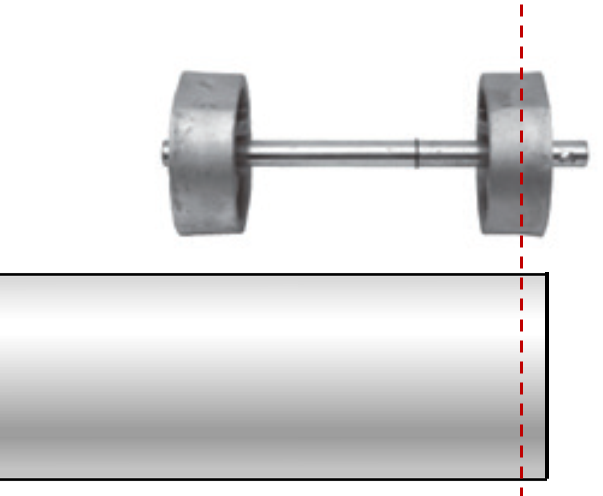

- 드라이브 휠 자리에 드릴로 구멍을 뚷고 3개 이상의 나사로 고정
드라이브휠을 고정 안하면 셧터가 흘러내린다.
- 플러그앤드도 위치에 맞게 드릴로 구멍 내고 나사로 고정
- 수동핸들(CS용)을 모터헤드에 수동구멍에 꽂아 고정한다.
