KNX RS485 시스템 통신선 배선기준

KNX RS485 시스템 통신선 배선기준

---

* KNX RS485 시스템 구성품 :

  - IP 공유기(와이파이 공유기)

  - KNX IP 라인마스터

  - KNX RS485 모코

  - RS485 RJ5 브릿지 커넥터

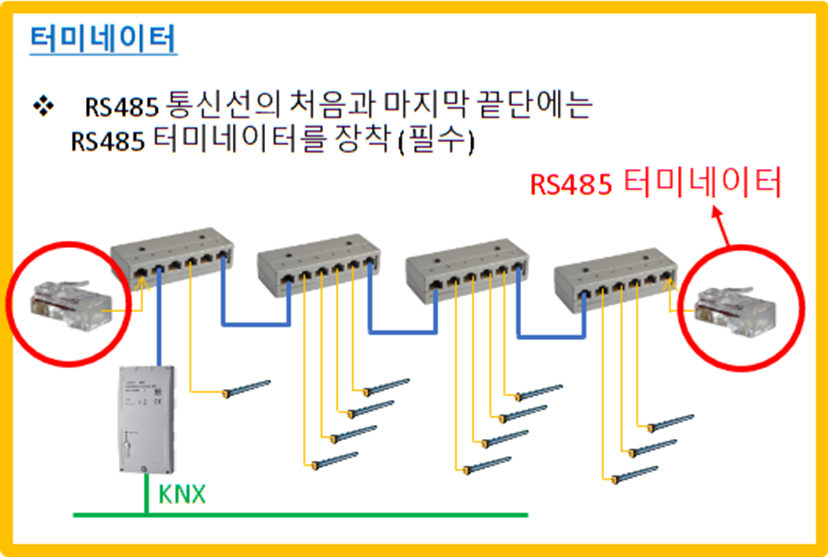

  - RS485 터미네이터

  - KNX RTS 수신기 447 MHz

  - 외부 센서 박스

  - 외부 날씨 센서와 센서 스테이션

  - KNX 케이블

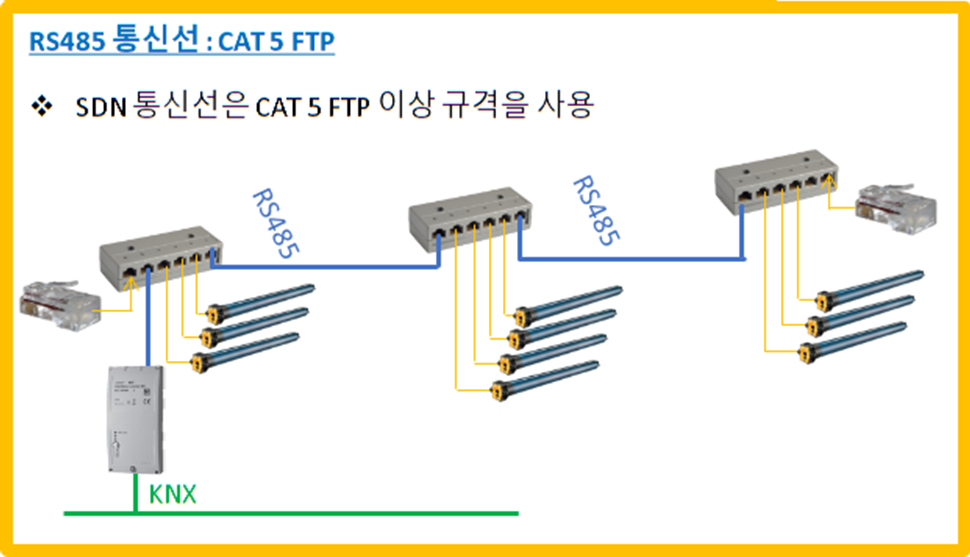

  - IP/RS485 케이블 :

       CAT 5e 이상의 UTP 또는 FTP 케이블

바로가기

---

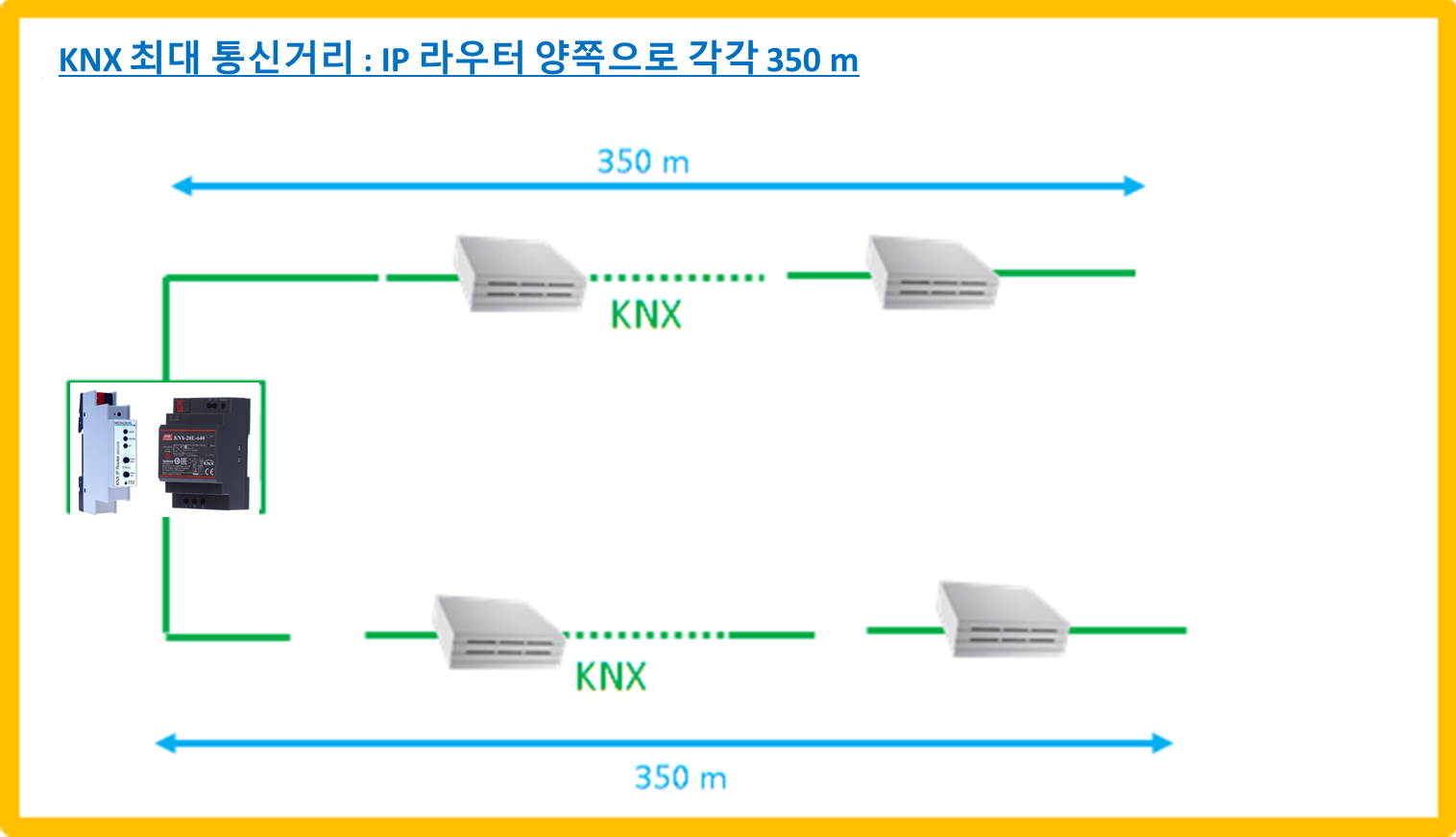

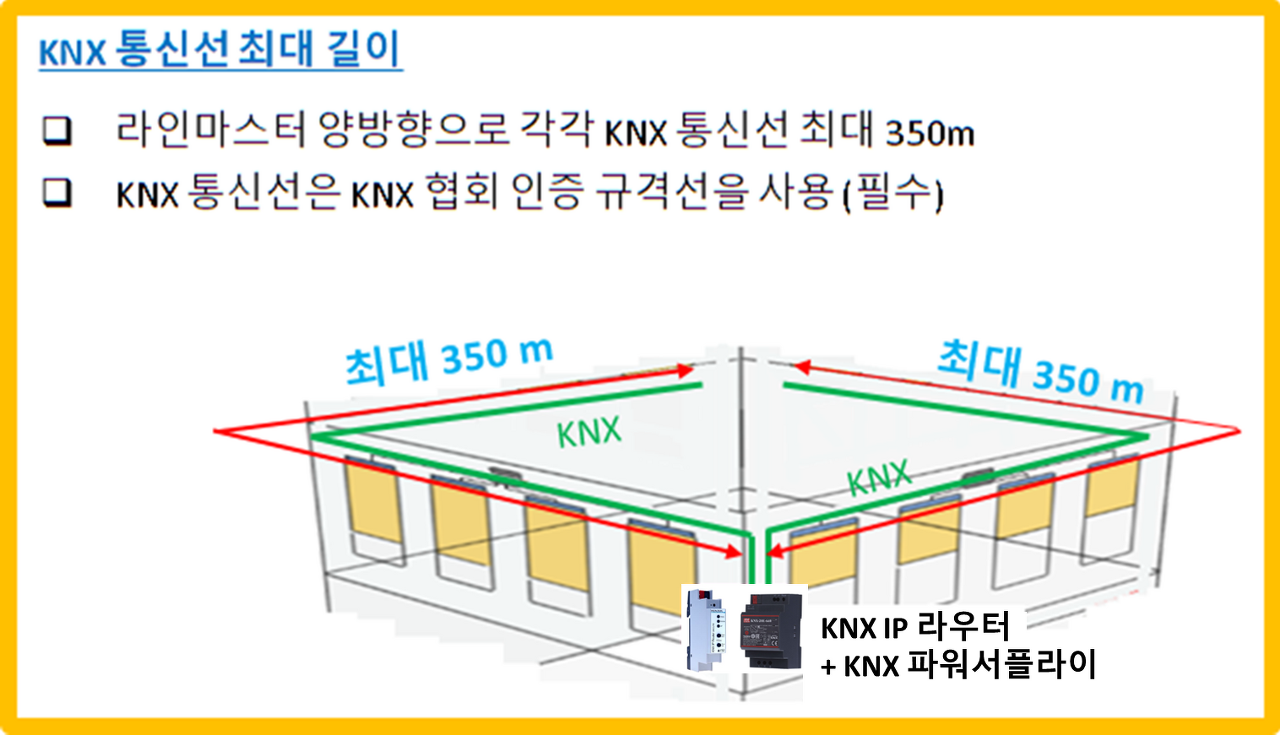

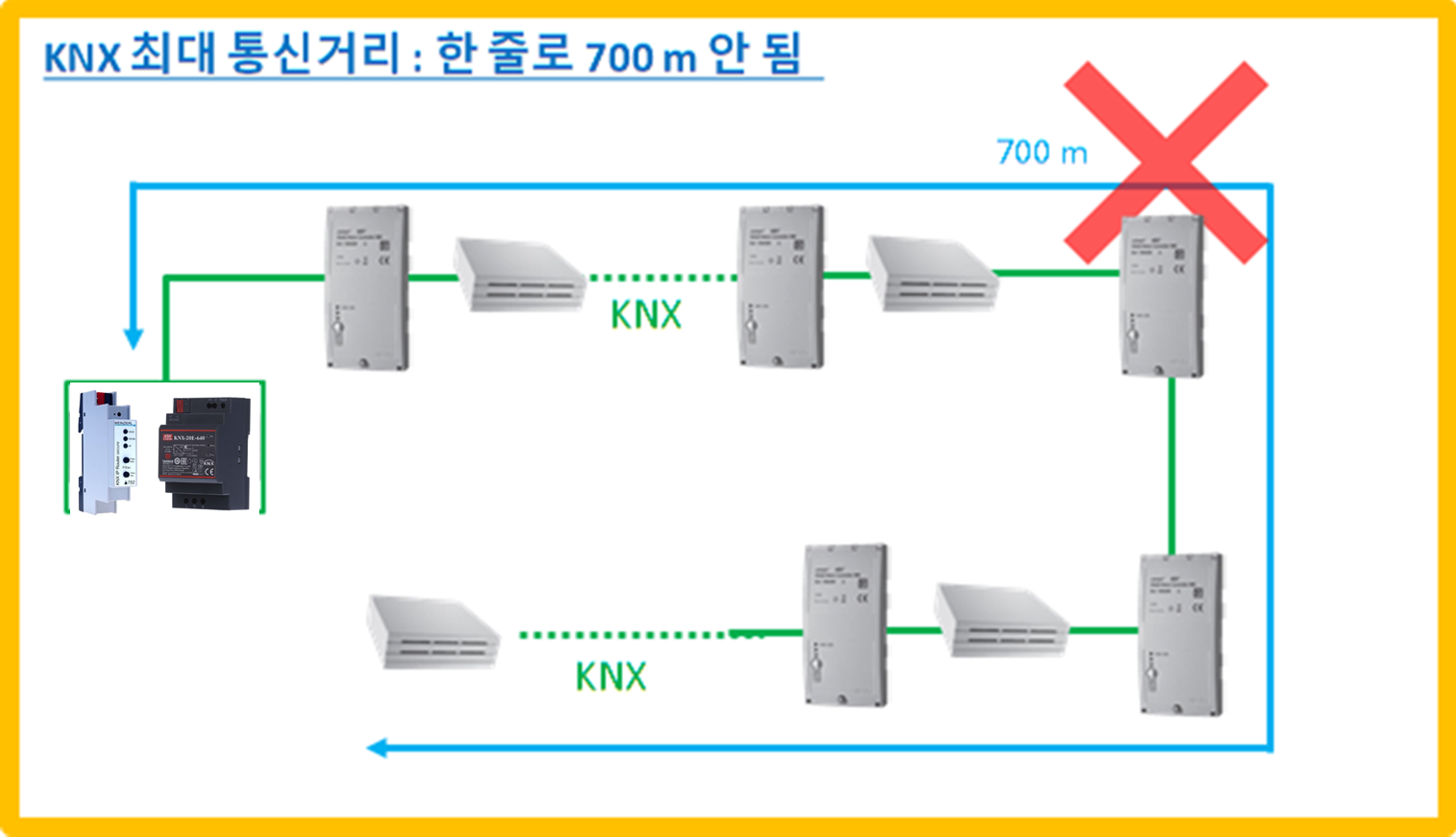

 KNX RS485 통신선 규격

바로가기





만약 공유기 추가가 어려운 현장 (예: 공유기용 전원이 없는 구간)의 경우는 광케이블을 사용해야 한다.



























---
