소방 신호(DC 24V)를 커튼모터와 연동시키는 방법

소방 신호를 커튼모터와 연동시키는 방법

소방 센서 신호는 대게 DC 24V 를 출력하지만

솜피 제품은 대부분 무전압 접점을 받아야 하므로

중간에 신호 변환을 위한 릴레이 장치를 설치해야 한다.

구입해야할 필요부품

온라인 쇼핑몰에서 모델명으로 구입 가능하다.

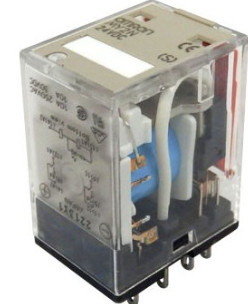

1. 릴레이 1개
   모델명 MY2N-DC24V

    6,000 ~ 7,000 원



2. 소켓 1개



   모델명 PYF08A

   4,000 ~ 5,000 원

또는

모델명 KMY2

2,000 ~ 3,000 원

릴레이와 소켓을 결합한다.

소켓 타입에 따라 핀번호 위치가 다르다

5, 9 단자는 커튼 접점 전화선의 공통, 열림 선에

13, 14 단자는 소방신호에 결선

---
